Disano

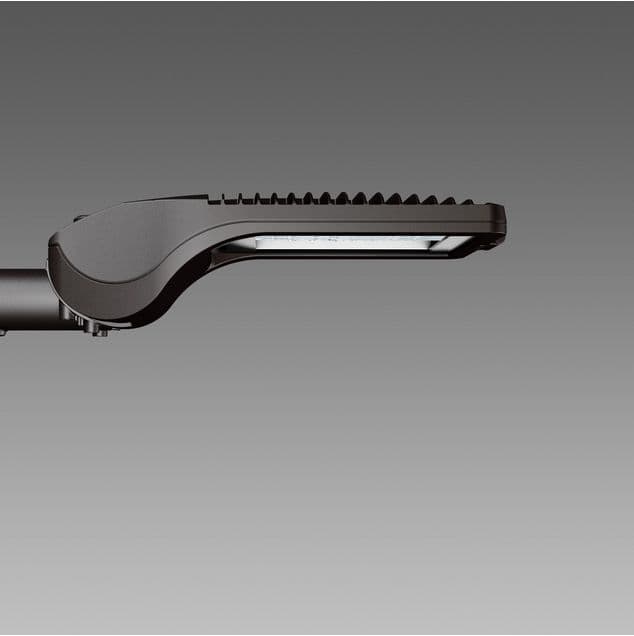

3279 Mini Stelvio FX T4 - asimmetrico

Tipologia installazione

Testa palo e a frusta

Applicazioni d'uso

Esterno

La gamma delle armature stradali si è notevolmente ampliata con l'introduzione di nuovi apparecchi caratterizzati da distribuzioni luminose diverse, per rispondere al meglio alle esigenze di illuminazione urbana e per consentire al progettista di potersi adattare a qualsiasi tipo di area.Stelvio e Mini Stelvio rappresentano l'ultima generazione di apparecchi per l'illuminazione stradale, progettata per le nuove sorgenti e i nuovi sistemi di gestione e controllo della luce.Il corpo in alluminio pressofuso, con un bassissimo profilo che riduce al minimo la resistenza al vento, è dotato di alette di raffreddamento studiate per avere la dissipazione del calore che permette il funzionamento ottimale dei LED.Stelvio e Mini Stelvio sono anche dotati di valvola anticondensa e di sistema di controllo che riduce automaticamente la corrente in caso di aumento anomalo della temperatura.Queste caratteristiche permettono di ottenere una lunga durata di vita.Tutta la gamma è dotata di una dimmerazione. Inoltre si può disporre di un sistema Stand alone che riduce il flusso luminoso la notte.Più sofisticato è il sistema di controllo, gestione e diagnosi con cui è possibile monitorare ogni singolo punto luce.Un sistema che può essere gestito da un telecomando a onde convogliate o da sistemi WI-FI.Stelvio e Mini Stelvio sono prodotti dal design semplice e lineare, protetto con il grado IP66, nel pieno rispetto delle norme sull'inquinamento luminoso e marchio ENEC.Disponibili in versione con ottica stradale, ciclabile e con ottica asimmetrica. Alimentazione da 350maA e da 700mA.All'interno dell'apparecchio di illuminazione è inserito un controllore in grado di monitorare i parametri caratteristici di funzionamento.Il sistema registra inoltre i dati concernenti le ore di accensione, le ore di utilizzo della sorgente LED e l'energia totale assorbita dal sistema.E' inoltre possibile ricevere informazioni inerenti alla tensione di alimentazione, corrente e potenza impiegata e temperatura di lavoro dei LED.Nel caso in cui si verifichino dei guasti o delle anomalie sugli apparecchi di illuminazione, il sistema invia immediatamente alla stazione di controllo i dati dell'impianto e dell'apparecchio che ha generato il guasto.Esiste la possibilità di scegliere la corrente di pilotaggio dei LED che consente di disporre sempre della potenza adeguata ad una specifica condizione progettuale.

CodiceSigla cablaggioKgCorrente nominaleLumen Output - K - CRIWTotColore
CLD8.26 kg700 mA4571 lm - 4000 K - ≥7033 WAntracite
CLD8.2 kg700 mA4342 lm - 3000 K - ≥7033 WAntracite
CLD8.46 kg700 mA9141 lm - 4000 K - ≥7067 WAntracite
CLD8.4 kg700 mA8684 lm - 3000 K - ≥7067 WAntracite
CLD8.46 kg700 mA13712 lm - 4000 K - ≥70100 WAntracite
CLD8.16 kg700 mA13027 lm - 3000 K - ≥70100 WAntracite
CLD8.16 kg530 mA3611 lm - 4000 K - ≥7025 WAntracite
CLD8.2 kg530 mA3430 lm - 3000 K - ≥7025 WAntracite
CLD8.22 kg530 mA7221 lm - 4000 K - ≥7052 WAntracite
CLD8.2 kg530 mA6861 lm - 3000 K - ≥7050 WAntracite
CLD7.98 kg530 mA10832 lm - 4000 K - ≥7074 WAntracite
CLD7.98 kg530 mA10290 lm - 3000 K - ≥7077.1 WAntracite
CLD8.16 kg350 mA2425 lm - 4000 K - ≥7017 WAntracite
CLD7.5 kg350 mA2304 lm - 3000 K - ≥7016.7 WAntracite
CLD8.12 kg350 mA4850 lm - 4000 K - ≥7032 WAntracite
CLD8.12 kg350 mA4607 lm - 3000 K - ≥7032.4 WAntracite
CLD8.26 kg350 mA7274 lm - 4000 K - ≥7049 WAntracite
CLD8.2 kg350 mA6911 lm - 3000 K - ≥7049 WAntracite
Lunghezza530 mm
Larghezza280 mm
Altezza156 mm

Il flusso luminoso riportato indica il flusso uscente dall’apparecchio con una tolleranza di ± 10% rispetto al valore indicato. I W tot sono la potenza totale assorbita dal sistema e non supera il 10% del valore indicato.
